概述



       SPC3000系列通讯管理机是变配电自动化系统的重要组成部分，完成变电站微机保护、自动装置、测控等智能电子装置与变电站主计算机系统、电网自动化系统之间的信息交互。实现各远方电站信息向上位主机的交换及网络转换，从而构成全分散式的RTU通讯系统。



      SPC3000系列通讯管理机是高度集成的新一代32位嵌入式智能通信装置，支持国内多种通讯规约，实现各种微机保护、测控装置、智能化仪表、直流屏等各种自动化装置和系统主计算机系统间的信息传递、合成、编辑、管理和设备监控功能。在小型自动化系统中直接采集现场所有的装置数据，并通过用户指定的通讯协议和通讯介质（以太网、RS232/422/485等）送到监控后台，完成后台对整个现场的监控。在大型中系统，则可以作为功能子站、间隔层，通过层层级连实现数据的分类别、分方向传送。



产品特点



高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有优异的电气隔离和电磁屏蔽表现，整机无可调节器件，无风扇设计，极大提高了装置的抗干扰性能与可靠性保障；



采用性能良好的开关电源，宽范围的电压输入，可广泛适用于各种供电环境。电源的输出部分的地线采用浮地方式，与机壳不相连，且相互独立，提高了输出部分的工作可靠性；



采用32位高性能单片机和商用实时多任务操作系统，使产品的稳定性和运算速度得到可靠保证；



采用实时操作系统Nucleus为平台，实现多任务，基于消息队列的通信程序，面对对象编程，通信口、通讯规约均为单独的对象，相互间分开。通讯功能实时可靠；



具有以太网、串行口、CAN网口等多种高速可靠的通信接口用于系统扩展，使得装置的扩展性和配置灵活性大大增强；



具有灵活的在线、离线调试手段，可靠的程序升级、下载参数及数据查询功能，满足日新月异的网络信息时代要求；



具备强大的自我诊断与自恢复功能，在受到外界干扰或其它原因导致程序运行出错时，系统能在极短的时间内自行恢复；



支持CDT, Polling, Modbus, DNP 3.0, 1801、IEC870-5-101/102/103/104等系列标准规约，并可根据现场需求进行特殊规约的开发；



提供多种级联工作方式。为系统的扩展组合提供了极大的方便性和灵活性；



提供主备冗余、切换功能，可满足用户基于安全设想的各种要求；



标准的19英寸1U上架式外型；



优越的性价比，一台装置即相当于工业计算机、SCADA软件、调度通信软件、串口服务器、交换机的总和，运行“永不死机”，更方便用户的现场应用与市场竞争。



性能指标



系统可用率 ≥99.98%



系统容量



可同时接入装置台数：≤128 ，接入单元支持分散安装



可同时转发调度数：≤14



装置通信能力



a)支持RS-232/422/485通信



b)支持局域网通信，符合IEEE802.3的规定，使用TCP/IP协议作为基本 网络通信协议



c)支持CAN总线通信



信息传送时间



保护动作事件：≤3s



故障报告：≤10s



查询响应时间：≤5s



SPC通信管理机采集和转发自动化现场的各种数据，主要应用于各类变配电自动化系统，如：无人值守变电站、电厂电气监控系统、水电站自动化系统、变电站自动化系统、发电厂综合自动化系统、企业变配电自动化系统、调度/集控自动化子站系统、保护管理子站系统等。

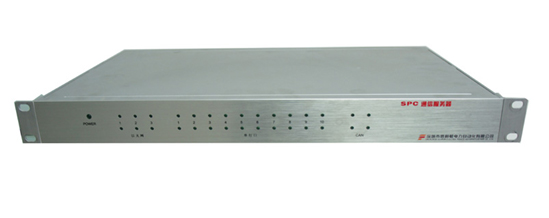

硬件规格



机箱：优质面板成形，喷涂高温烘漆保护



面板：高强度进口铝合金面板，表面拉丝氧化处理



安装：标准19 英寸机架



CPU：32位单片机处理器



操作系统（预装）：嵌入式Nucleus



I/O接口：3个10/100Mbps速率自侦测网口(RJ45接头)、10个软件可选RS-232/422/485串口(RJ45接头)、2个CAN口（端子排）



调试口：DB9 针式



调试开关：8位拨码开关



LED指示灯：电源灯 x 1、以太网Link灯TxD x 3、RxD x 3、串口TxD x 10、RxD x 1、CAN口TxD x 2、RxD x 1



安全性：满足GB4943的基本要求



可靠性：平均无故障工作时间≥10000h



抗冲击：10g加速度，11ms周期



电磁兼容性：符合无线电骚扰限值GB-9254-1998标准A级



外形尺寸：440 x 320 x 45 mm，19 英寸，1U高度



工作温度：-10 ~ 60 °C (14 ~ 140°F)



工作湿度：5 ~ 95% RH



存储温度：-20 ~ 80 °C (-4 ~ 176°F)



电压输入：100 ~ 240 VAC/VDC自适应，47 ~ 63Hz， 功耗： ≤15W
